Odwadnianie z wykorzystaniem igłofiltrów stosowane jest w specyficznych przypadkach. Przede wszystkim w sytuacji, kiedy mamy do czynienia z koniecznością prowadzenia prac ziemnych w terenie podmokłym, lub narażonym na zalewanie wodą. Jest to także metoda, która pozwala na skuteczne obniżenie poziomu wody gruntowej, na czas realizacji koniecznych prac ziemnych.

Zasada działania systemu igłofiltrowego.

Aby zrozumieć zasadę odwadniania z zastosowaniem igłofiltrów, trzeba w pierwszej kolejności poznać budowę typowego systemu. Otóż składa się on z trzech podstawowych elementów a są to:

• Agregat pompowy – czyli pompa podciśnieniowa, która zapewnia wytworzenie podciśnienia w całej instalacji.
• Kolektory ssawne – które stanowią połączenie pomiędzy całym szeregiem igłofiltrów, a agregatem pompowym.
• Igłofiltry  – część robocza zestawu, czyli rury o średnicy 32mm lub 63mm wprowadzone do gleby na odpowiednią głębokość swoją, perforowaną częścią roboczą. To właśnie igłofiltry zapewniają odsysanie wody z gruntu, zapewniając tym samym bezpieczną strefę suchą do prowadzenia robót ziemnych.

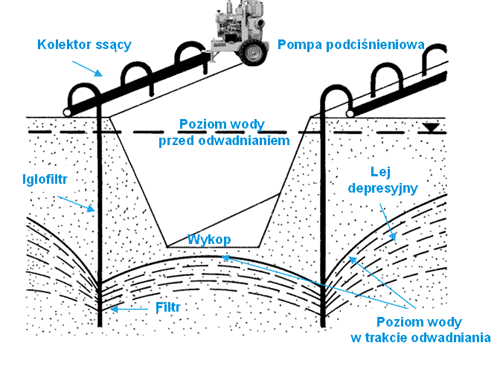

Bardzo dobrze wszystkie elementy, oraz schemat ideowy działania systemu igłofiltrowego widać na załączonym rysunku.

Agregat pompowy wytwarza podciśnienie w całej instalacji, zasysając wodę poprzez kolektory ssawne i ostatecznie igłofiltry. Następnie, odprowadza ją na bezpieczną dla prowadzonych robót odległość.

Podstawowe zasady montażu instalacji igłofiltrowej.

Aby jednak odwadnianie z zastosowaniem igłofiltrów mogło być wystarczająco skuteczne, koniecznością jest prawidłowe zamontowanie całej instalacji. Kwestią kluczową jest montaż samych igłofiltrów w gruncie, który realizowany jest poprzez wpłukiwanie. Prace prowadzone są z zastosowaniem rur wpłukujących, o większej średnicy, do których doprowadzona jest woda pod wysokim ciśnieniem (ok. 3 bary). Wysokość ciśnienia wpłukiwania igłofiltrów jest uzależniona od rodzaju gruntu i napotykanych po drodze przeszkód. W przypadku niemożliwości przeprowadzenia wpłukania, ze względu na zbyt trudne przeszkody gruntowe, należy zastosować wiertnice, aby wprowadzić igłofiltry do gruntu.

Igłofiltry należy wprowadzać na głębokość, ok. 1 metra większą, niż planowana głębokość prowadzenia robót ziemnych. Dzięki temu, woda gruntowa na pewno nie będzie napływać do wykopów. Pomiędzy poszczególnymi igłofiltrami w rzędzie należy także zachować odpowiednią odległość. Wynika ona z ilości napływającej wody.

Biorąc pod uwagę ww. kwestie, można z góry przyjąć założenie, iż zastosowanie igłofiltrów, powinno być uwzględniane jeszcze na etapie przygotowywania projektu robót. Trzeba z góry przewidzieć, iż w danym miejscu, niezbędne będzie obniżenie poziomu wody gruntowej, oraz przeprowadzić niezbędne obliczenia, które wskażą, jakiej mocy instalacja powinna zostać wykorzystana.

W jakich przypadkach stosowane są igłofiltry?

Zastosowanie systemów igłofiltrowych nie ogranicza jest jedynie do osuszania terenów podmokłych czy też obniżania poziomu wody gruntowej. Jest to technologia bardzo powszechnie wykorzystywana w budownictwie drogowym, kolejowym, czy też przy budowie różnorodnych konstrukcji ziemnych. Do najczęstszych przypadków, w których zachodzi konieczność wykorzystania igłofiltrów należy tutaj zaliczyć:

• Obniżanie poziomu wody gruntowej
• Osuszanie terenów podmokłych.
• Zabezpieczanie wykopów realizowanych w pobliżu zbiorników oraz cieków wodnych.

Takie przypadki mogą się trafić praktycznie przy każdej inwestycji budowlanej. Kwestią kluczową jest jednak przygotowanie projektu uwzględniającego zastosowanie tej technologii na konkretnych odcinkach prowadzonych robót.
